Q1 用CATIA出工程圖時，如何在尺寸值前后添加文字文本？
A1：

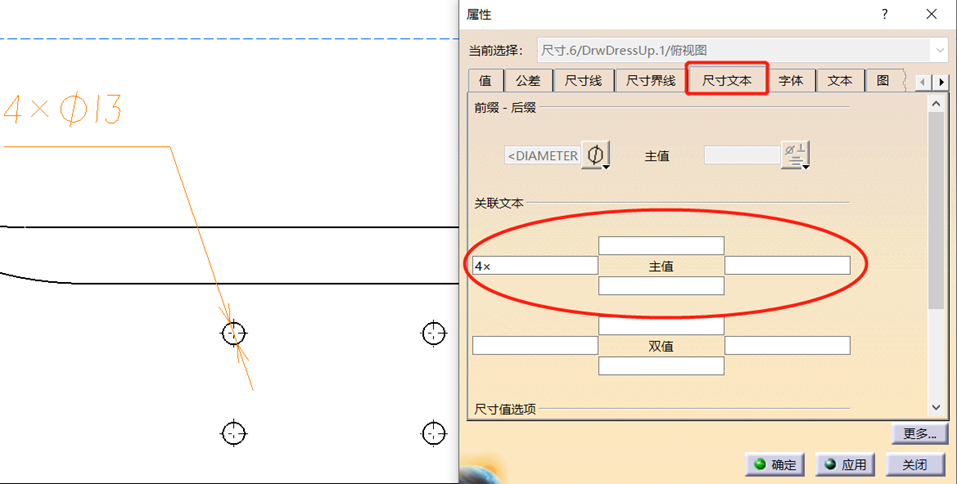

方法1：選中要添加文本的尺寸，點擊鼠標右鍵，點擊屬性，在尺寸文本中下圖所示位置添加文本即可。

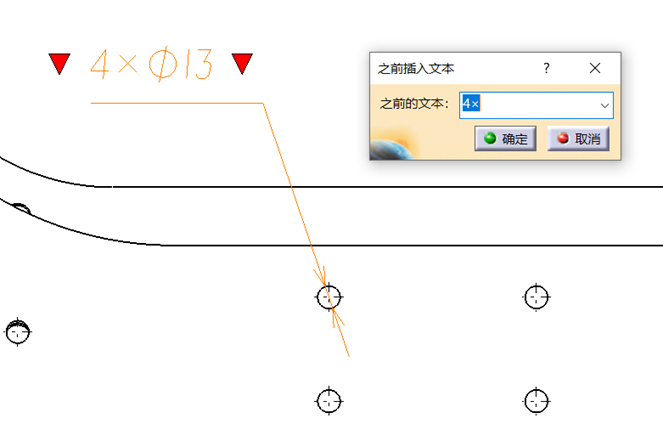

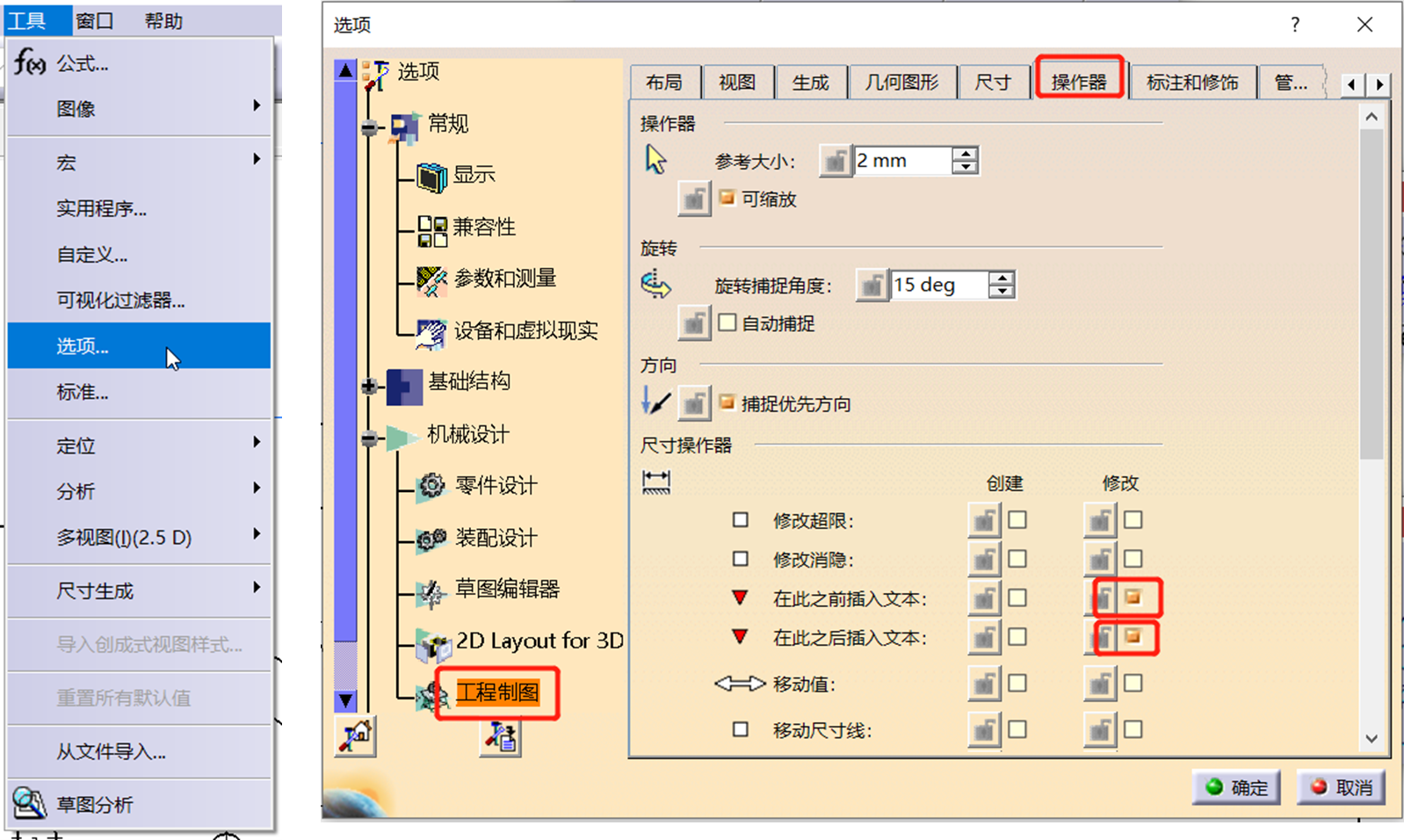

方法2：點擊工具>選項>機械設計>工程制圖>操作器，把下圖所示選項勾選上，點擊標記尺寸前后的倒三角符號即可快捷插入文本。
Q2 CATIA 創成式外形設計，如何創建凹凸面？
A2：

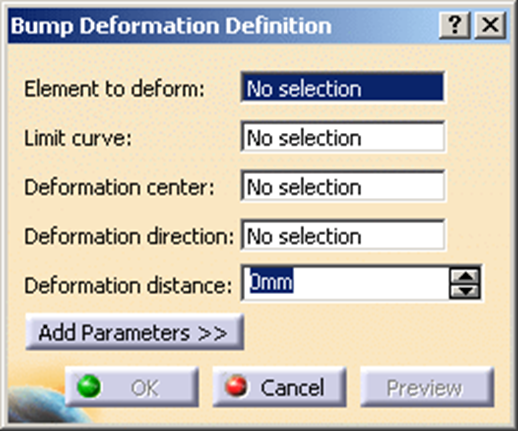

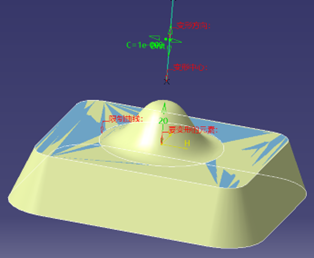

選擇曲面或曲線作為“要變形的元素 (Element to deform)”。
選擇“限制曲線 (Limit curve)”，即用于分割變形區域的曲線。限制曲線需位于要變形的曲面上。否則，請使用“限制曲線 (Limit curve)”字段上的“創建投影 (Create Projection)” 上下文菜單，將限制曲線投影在曲面上。
選擇“變形中心 (Deformation center)”，即表示變形中心的點。
選擇指示“變形方向 (Deformation direction)”的曲線。
設置沿“變形方向 (Deformation direction)”的“變形距離 (Deformation distance)”，即從變形曲面至“變形中心 (Deformation Center)”的最大距離。

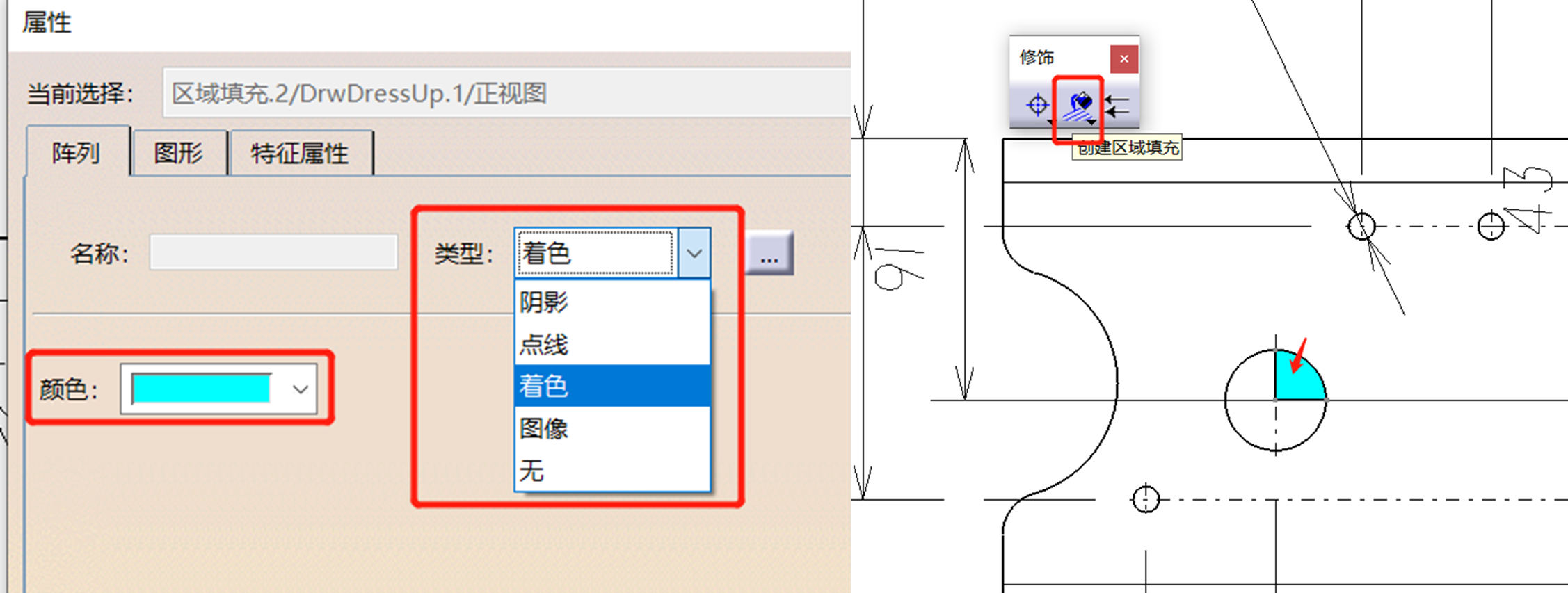

A3：在修飾工具條中點擊創建區域填充，點擊要填充區域，右鍵屬性，類型選擇著色，選擇要填充的顏色，點擊確定。
Q1 有限元分析中網格類型有哪些？
A1：
按形狀分：
常用面網格：三角形/四邊形；
常用體網格：四面體/六面體/金字塔。
按階次分：
線性：每條邊只有兩個點；
二階：每條邊上中點有一個點；
Q2 ABAQUS能分析哪些非線性問題？
A2：

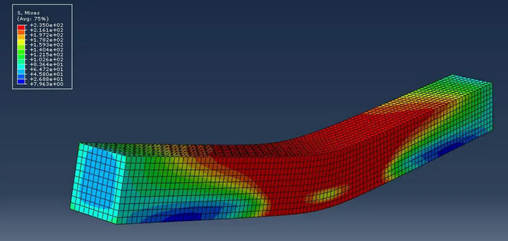

材料非線性：如金屬的塑性、橡膠的超彈性等；
幾何非線性：如殼體結構的大變形翻轉問題、結構的全過程分析等；
Q1 在3DEXPERIENCE平臺中DMU評審時，如何快速過濾出評審對象？

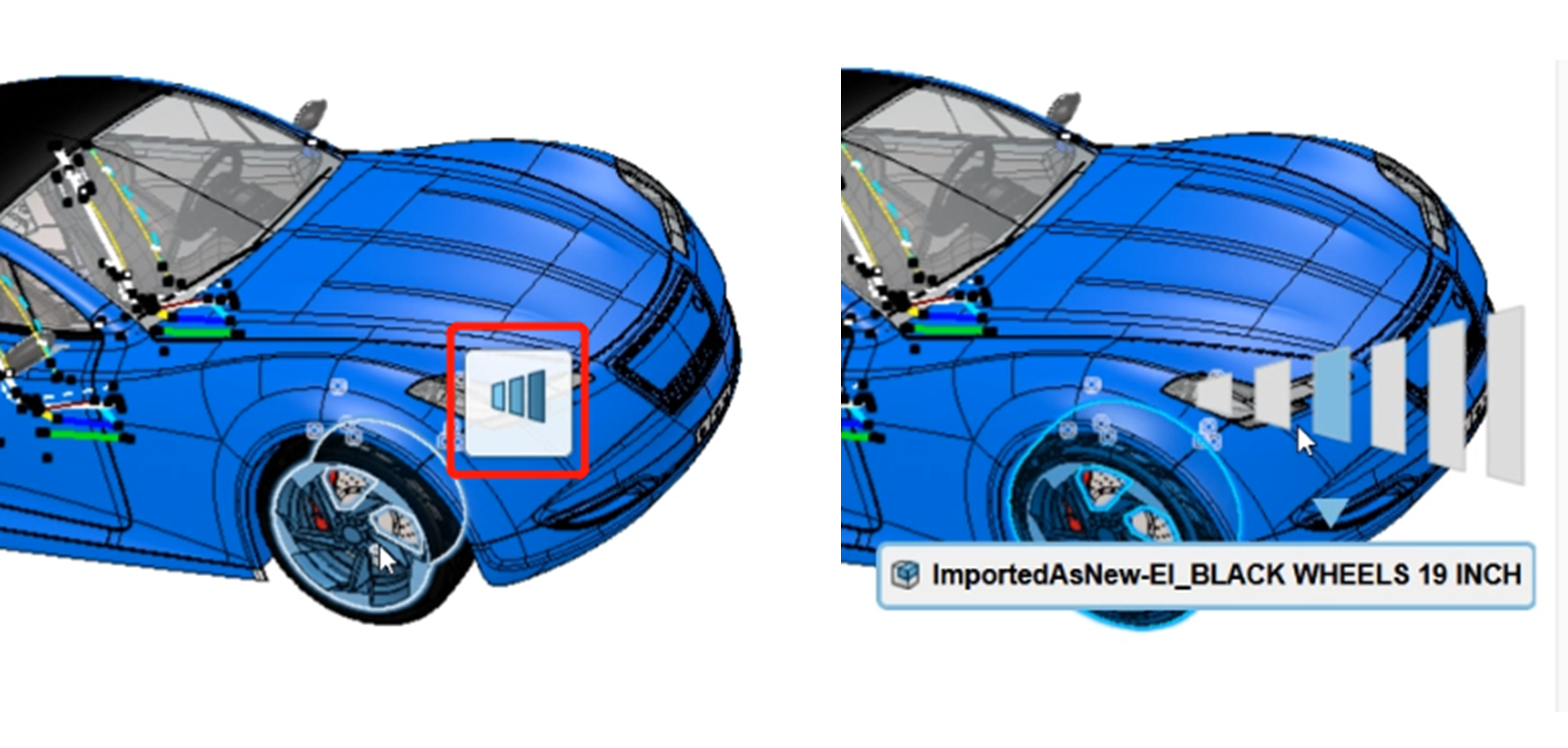

A1：在模型上點擊要評審的對象，出現層級過濾圖標，在層級過濾中選擇您要評審的層級。
以上回答不代表最佳解決方案，歡迎大家評論區討論。
