Abaqus是大家所熟知的結構非線性有限元軟件,具有強大的結構仿真能力。
除此之外,Abaqus還有其它物理場求解功能,如:流體、聲學、熱學、靜電以及靜磁場分析能力。
本文主要介紹Abauqs靜電場分析能力以及熱電耦合案例。
Abaqus靜電場分析-熱電耦合案例

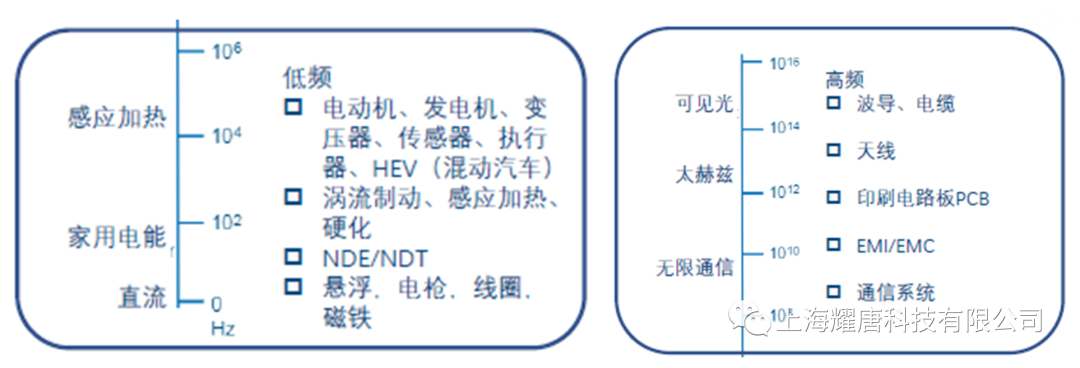

電磁場分析范圍一般以頻率大小來劃分,對于頻率低于1MHz以下的,我們認為是低頻分析,如電動機、發電機、變壓器、傳感器、執行器、渦流制動、感應加熱、懸浮、電槍等等。
通俗來講,如果波長遠小于結構尺寸,近似作為低頻分析是合適的。對于高頻分析,則超出了Abaqus軟件的功能,需要使用專業的電磁場軟件(如CST)進行仿真分析。
Abaqus靜電場分析-熱電耦合案例
靜電場主要理論是庫侖定律和高斯定律,研究靜止電荷產生的電場。涉及到的物理參數主要是電導率和介電常數,前者代表材料的導電能力(與電阻率互為倒數),后者是材料在外部電場作用下的極化能力。
在結構工程師領域,更多的是結合歐姆定律以及焦耳定律,分析產品由電生成熱的能力以及相應的熱應力分析等。
因此,進行此類分析主要有以下幾點需要注意:

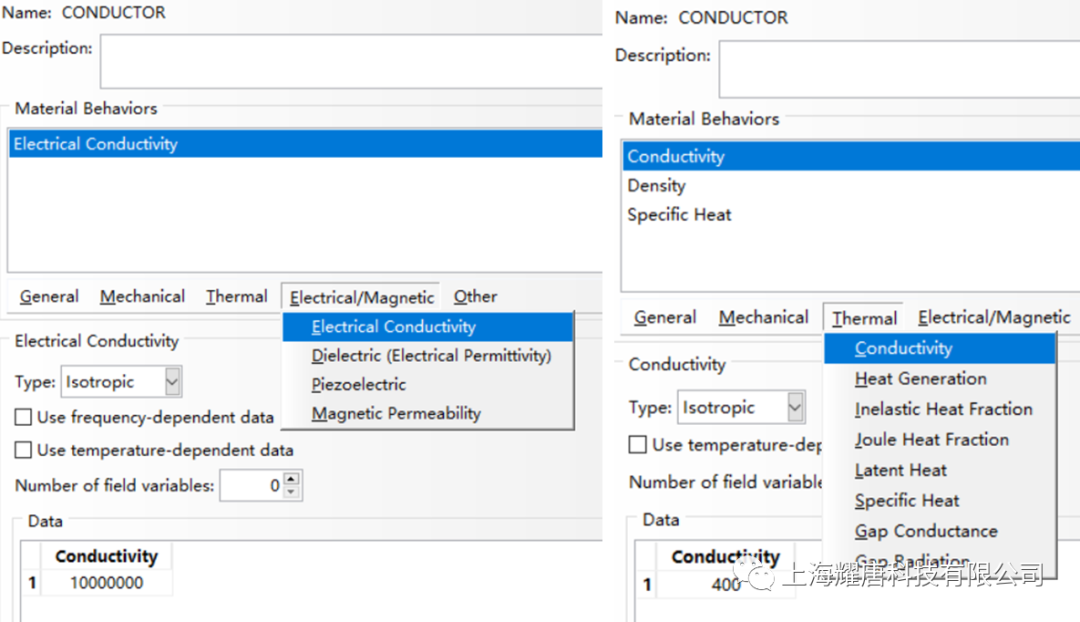

材料屬性主要是電導率、介電常數、導熱系數以及熱膨脹系數(如需計算熱應力)等。

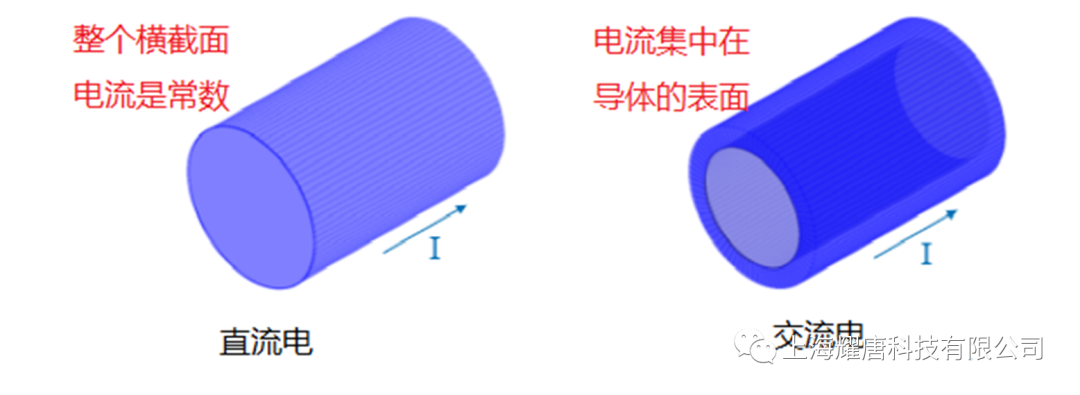

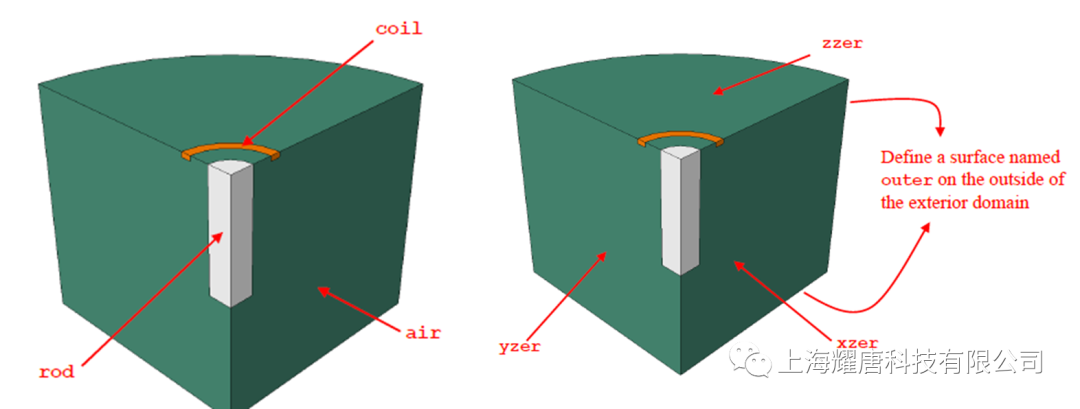

需要考慮集膚效應,在建模時需要考慮計算域大小。由于導體中有交流電或者交變電磁場時,導體內部的電流分布不均勻,導體內的電流會集中在導體的表面。因此可以適當減小計算域的大小以提高效率,同時在網格劃分時對近導體表面的網格適當加密、導體內部網格稀疏來減少計算量。
電勢是一個相對量,因此邊界條件定義時至少需要考慮一個參考電勢(電壓)。例如,最簡單的靜電場分析可以是給定材料的電導率、給定兩個不同的電壓條件(或一個電壓+一個電流條件)。

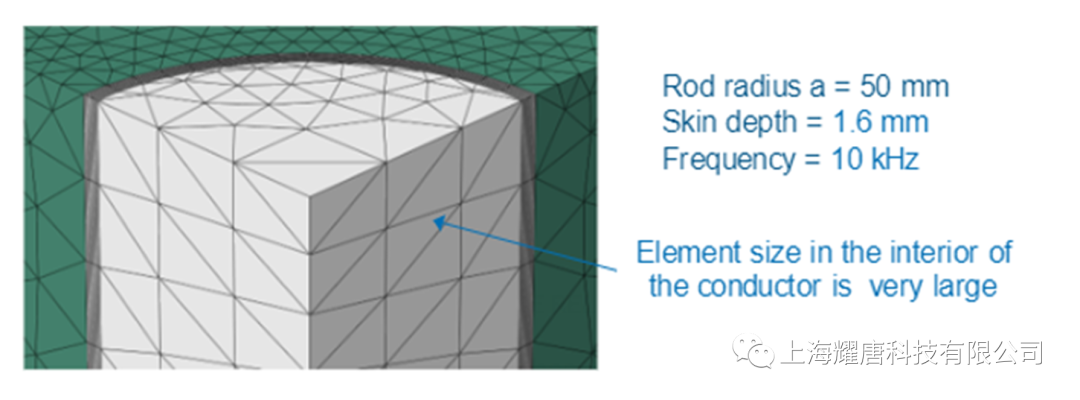

網格劃分時,有類流體分析的邊界層網格來考慮集膚效應
Abaqus靜電場分析-熱電耦合案例
計算結果如下圖:

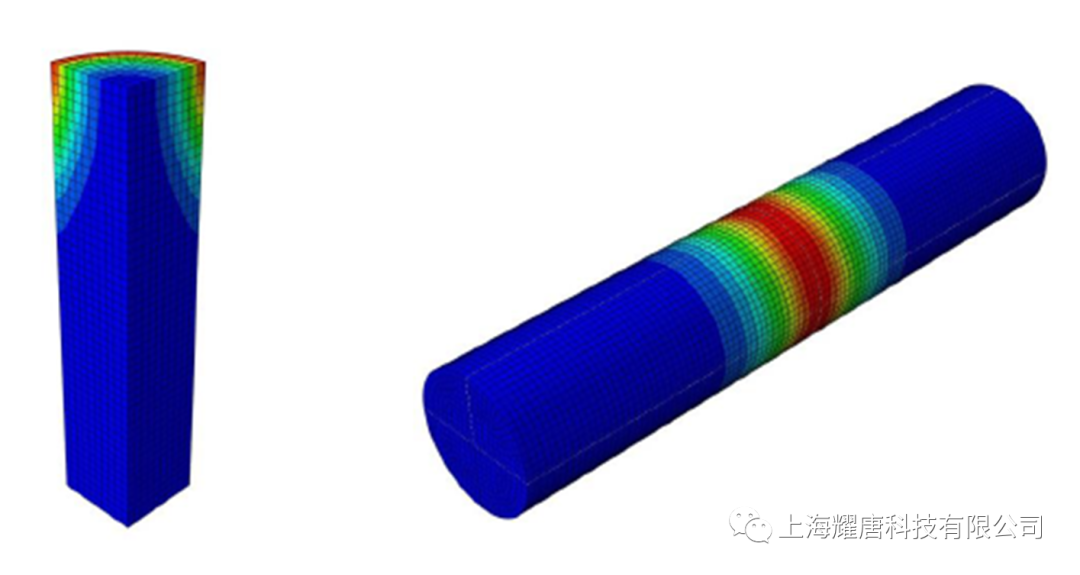

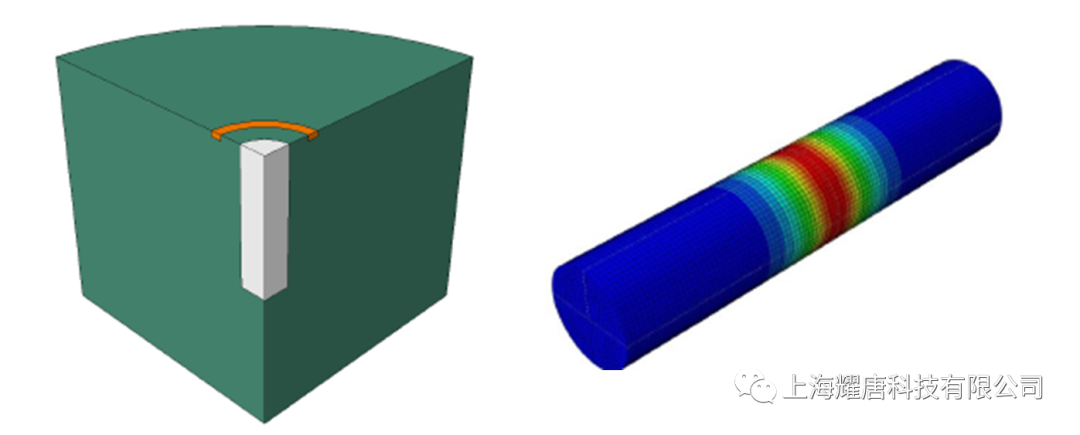

焦耳熱云圖(1/8)與焦耳熱云圖(全模型)
Abaqus作為結構軟件,補充的靜電場功能,更多還是用于電-熱-力耦合分析,即靜電場產生的焦耳熱導致的結構變形影響。如需更復雜的電磁場分析,還需要專業的電磁場仿真軟件。
如果對Abaqus的靜電場、靜磁場、結構傳熱分析等感興趣,請聯系我們索取更多資料。
