上文（《前沿|結構創新&輕量化設計新思路——認知增強設計》）給大家介紹過，怎么利用拓撲優化算法進行新結構的設計研究。這種拓撲優化結構在拓撲優化過程中，會去掉大部分材料達到輕量化的目的，但也會形成部分結構空洞，拓撲后的結構在制造過程中可能會喪失一定的結構性能，特別是3D打印這種增材制造方法。
一般為了讓整個結構保持較高的剛度和強度，還需要增加一些點陣結構。通過在空洞中填充點陣結構，整個結構既能保持較高的剛度和強度，也能在3D打印過程中起到支撐的作用。點陣是一種周期性空間結構，由大量相同的單胞周期性組合而成。
其設計思路是：首先設計一個單胞，然后用這個單胞為基礎，不斷復制陣列，大量的單胞就構成了點陣結構。
其實點陣結構也算是一種仿生結構，人們從外形、功能去模仿生物，而且從生物奇特的結構中也得到不少啟發。從蜂巢結構、股骨斷面中，都可以看到點陣結構的身影。這些都為人類提供了“優良設計”的典范。
3DE CATIA lattice design role達索系統在面向增材制造的設計有一整套的解決方案，今天介紹的就是基于3DE CATIA lattice design role（點陣設計）快速生成點陣結構。

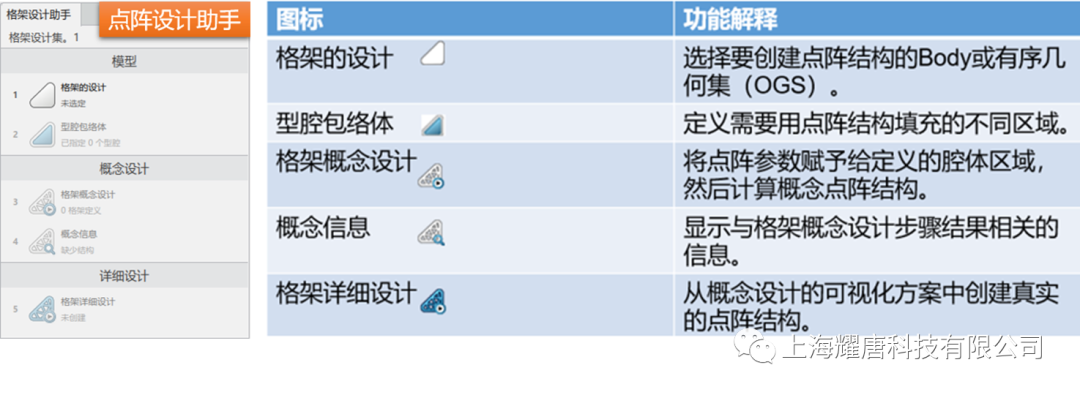

點陣設計(Lattice design)主要功能介紹Lattice design role包含的app:通過特有的點陣設計助手，即可通過5個步驟快速生成想要的點陣結構。3DE CATIA Lattice design 特點
在設計過程中的各個階段提供點陣結構快速設計能力，不受模型大小、圖案數量、可視化的限制；
基于3DE 單一數據源特點，點陣結構設計與結構驗證無縫集成(Mod Sim)；
支持數據無損輸出 STL、AMF 和3MF格式，確保 3D 打印機能快速可靠地處理。
