今天著重為您介紹一些實際用戶在實現智能化設計優化方向上的思考與案例，共同探索一條未來更高效的產線設計創新之路。
業務挑戰

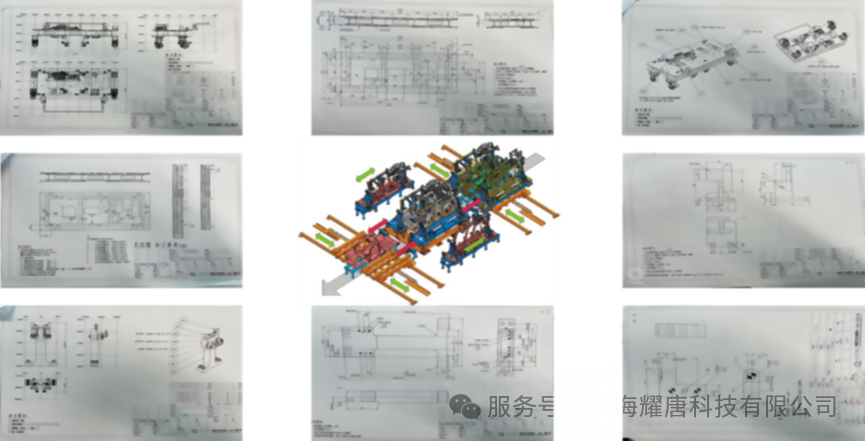

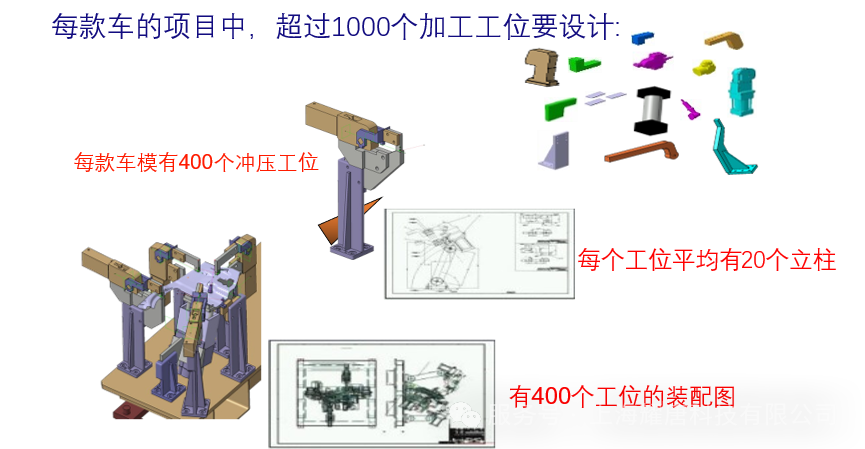

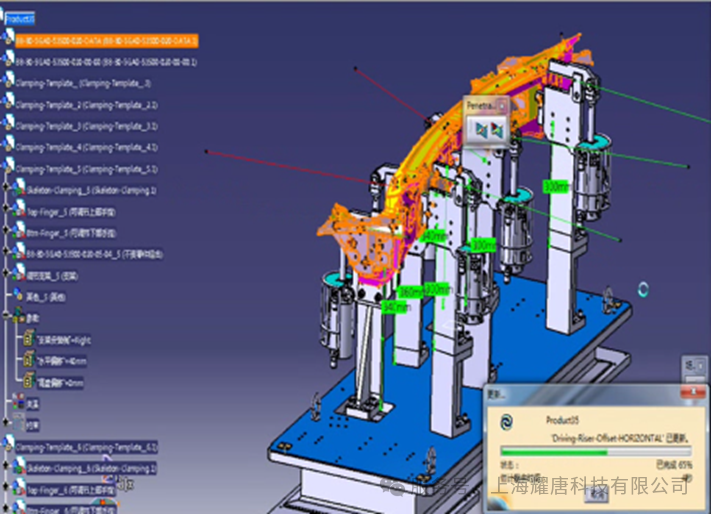

對于技術服務型的產線供應商或者大型集成供應商中的工程部門來說，最大的挑戰就是頂住來自整車快節奏的項目周期壓力，在有限的時間內保質、保量的交付出詳細的模型方案。而恰恰產線的特點就是工位數量繁多，需要的零部件開發數量龐大，按照以往常見的途徑是投入更多的人力，更多的工作量，甚至加班加點的來趕整個進度。初期這樣做的投入產出還在一個相對可控的范圍內，但是連年的成本壓力提高，以及來自同行的競爭日益明顯，業內逐漸意識到長此以往無限制的拼資源的模式已不再可行。 業界需要一套更低成本、更高效、更智能、靈活響應的創新研發流程，這樣才能保持競爭優勢，避免陷入到重復性開發的低效工作循環中，能夠?qū)r間精力放到產品品質提升，更精益的項目管理，業務的拓展和革新中來。 巨大的設計工作量 超過1000個加工工位的3D設計； 平均400個工位的裝配圖紙； 每個工位的BASE板的孔位圖紙； 每個工位平均10單元， 即4000個單元模型+圖紙； 實現智能設計的方法 一、知識模板重用 CATIA本身具備一套優秀的基于知識體系化建模的框架，在這個框架下面我們可以創建知識庫，工程模板，規則和檢查。 二、自動化智能設計 對于重復性的單元設計，我們可以采用CATIA CAA二次開發的方法，將企業獨特的設計規則導入到程序中，借助CATIA豐富的開發接口，加上穩定高效的建模生成能力，實現自動創建參數化模型、自動布置零件到參考位置。 三、自動化智能出圖 技術突破 為了實現自動化產線的智能設計應用，項目實施過程需要克服各種技術難題與限制條件： 其一是產品零部件種類繁多，這就導致需要對不同的類型去做獨立的判斷邏輯，單一的邏輯無法適應所有的情況，難以做到通用化； 其二是客戶非標的零件眾多，如何幫助用戶在設計的過程中盡量做到系統化，規范化。這樣可以把眾多的非標件框定在一個可落地的范圍； 研發流程的優化改進 以自動化焊裝產線的研發流程為例，詳細設計過程需要經歷以下幾個階段： 首先會調用模板開始標準和非標零件的設計； 根據主機廠提供的RPS數據表進行轉換加載到設計環境中參考； 設計過程要考慮定位，打孔，安裝，避讓等等設計要素； 初步設計完成后還需要進一步完善加工表面切割，顏色的標記，螺栓墊片的安裝等等； 出圖環節對所有的模型做詳細的圖紙生成工作； 以上設計環節中的每一個細節，落實到了工程師運用軟件實現的每個任務中，整個研發過程在行業中擁有一套完善的體系。智能化設計的框架也正是基于了這套行業固有的體系，加之CATIA知識設計的能力，再輔助以二次開發的完善，最終可以幫助企業實現智能化重用設計、自動化產品設計、自動化出圖、模型和圖紙的規范化。 價值收益 基于以上介紹的智能設計方法，企業可以對以下具體的設計環節帶來不同程度的效率提升。 標準件的調用效率提升至2倍； 參考數據的轉換效率提升至3倍； 產品自動設計的效率提高到5倍； 圖紙自動生成的效率提升至10倍； 數據管理的效率也提高2倍。 智能化設計開發以及AI技術的使用想必是未來的發展趨勢，相當一部分企業也已經開始測試應用并且取得了不錯的收益，今后我們也會持續結合CATIA不同的應用場景去探索分享更多智能化的解決方案，為企業帶來創新和價值。 END
