隨著工業的發展，技術的進步，CAE仿真技術的應用越來越廣。作為CAE仿真技術當中很重要的一點——有限元網格對仿真結果的影響有著舉足輕重的地位。選擇怎樣的網格形狀，甚至每個網格單元選擇那種單元類型，都是每個仿真工程師面臨的靈魂拷問。
Abaqus中網格單元一般從以下幾個方面作為考慮與選擇：網格尺寸是所有有限元網格分析中對結果準確度的重要指標；網格形狀也是一個重要爭論點，四面體和六面體網格優劣一直是很多工程師經常討論的爭執點；單元類型針對不同物理問題有不同選擇，每個單元類型都有其實用的物理場景。

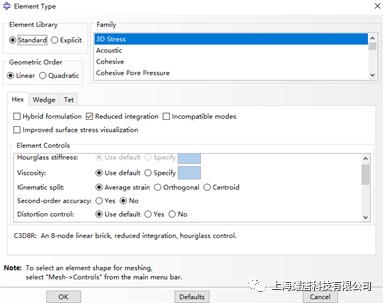

針對單元類型這塊，Abaqus中有豐富的單元庫類型可供選擇：
對于大家最常關注的兩個網格單元類型導致的問題——剪切自鎖和沙漏問題，其產生的主要原因和單元本身的積分方程有關，我們知道單元在參與計算時是以其節點構造自由度矩陣的，由平衡方程求解出來的結果一般是節點位移，其它物理量則是由節點位移推導而來。實際上，更進一步，節點位移需要插值到單元的積分點（和單元積分方程選擇有關），其它基本物理量的計算是基于積分點的數據進行的，得到積分點上的基本物理量結果再外插回節點，最終才得到我們后處理顯示的結果。積分點的多少嚴重影響單元的表達以及計算工作量。

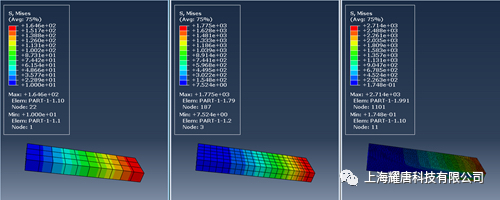

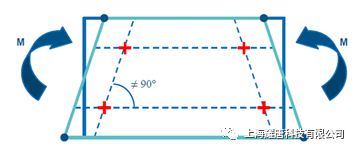

最常出現剪切自鎖的是全積分一階單元，如下圖。對于純彎曲問題，一階單元積分點過少，無法完全模擬邊的彎曲形狀，因為單元邊需保持直線在積分點處出現夾角的變化而產生了額外的剪切應變，能量有一部分流入到了“非真實”的偽剪切應變能中，我們稱之為 “剪切自鎖”，剪切自鎖現象將對計算結果產生影響。即使加密網格，計算結果也不會有明顯的改善。解決剪切自鎖問題一般通過提高單元階次或減縮積分來解決。

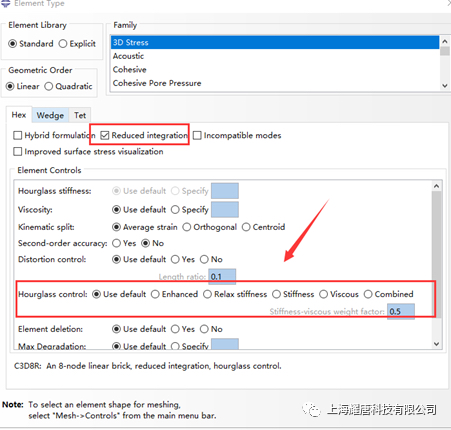

ABAQUS對線性減縮積分單元提供了多種沙漏控制選項，通過引入少量的人工“沙漏剛度”來限制沙漏模式的擴展。當網格足夠細化時，這種方法非常有效，可以獲得足夠精確的計算結果。
在進行沙漏控制選項設置時要慎重，如果所設置的沙漏控制選項數值大于默認值，可能導致沙漏剛度過大而出現數值不穩定。一般情況下，使用系統默認的沙漏控制選項即可。如果采用默認的沙口控制選項仍然出現了沙漏模式，往往是由于網格太稀疏所致。此時，最好用細化網格的方法解決，而不是隨便更改默認的沙漏控制選項。
