在汽車設計中，特別是車身鈑金和內外飾設計中，往往因?yàn)榘惭b工藝或者成型工藝的要求，結構設計中會做一些特殊結構來滿足后續制造工藝的需求，像陰陽臺結構和塑膠件中的不均肉厚結構。
在實際工作應用場景中，我們怎么最大化利用CATIA的各種命令來提升復雜曲面的建模速度和建模質量？不妨聯系我們耀唐一起來看看是否有更便捷、優化的解決思路~ 耀唐科技期待與您一同進步！
陰陽臺結構
一般來講，是在車身結構里面做零件裝夾、焊接定位用。一個主定位平面交叉出現在曲面上，那么為了讓定位平面與產品曲面結合，這個時候我們就需要做一個陰陽臺結構。

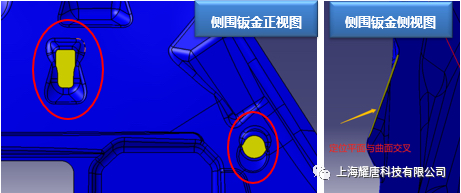

案例：側圍鈑金上的陰陽臺結構
側圍鈑金上需要定位平面來輔助安裝，但是定位平面與側圍曲面交叉。下面我們來還原一下建模過程：

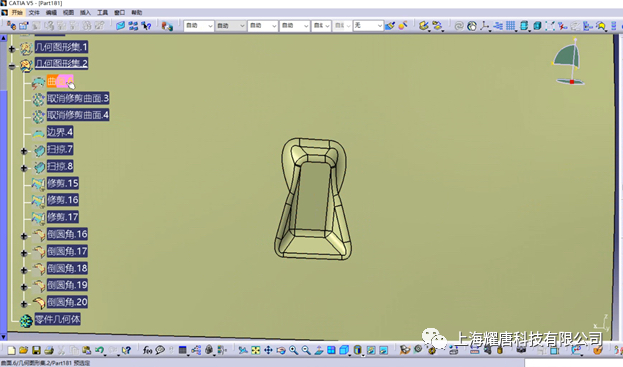

Plan A：普通的建模方法
提取定位平面邊界。
將平面邊界按照定義的拔模角度往2個方向分別進行掃掠，得到2個掃掠曲面。
將2個掃掠曲面分別與產品曲面依次進行修剪，總共修剪3次后即得到陰陽臺結構。
倒圓角。
可以看出，要得到這樣的結構，一般的建模思路總共需要進行6個命令步驟的操作。那么有沒有更簡單快捷的建模方法呢？答案是有的！

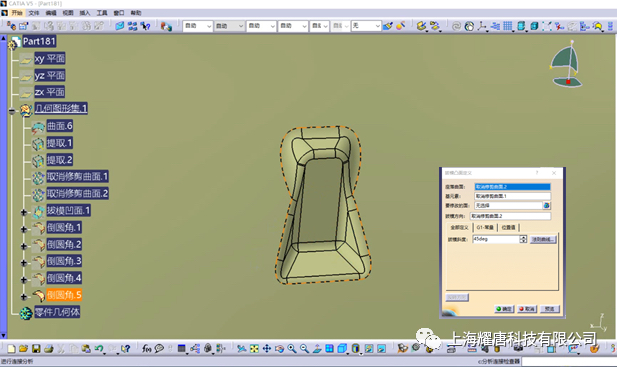

Plan B：高級曲面建模方法——拔模凹面命令。
使用拔模凹面命令，選擇產品曲面，選擇基準平面，定義拔模方向和角度，即可通過一個命令生成陰陽臺結構。
倒圓角。
使用拔模凹面高級曲面命令生成陰陽臺結構的好處有：
提升建模速度，建模速度1:6；
參數化命令建模，后期修改方便，只用修改一個命令中的幾個參數就能實現修改。
一般來講，塑件的肉厚都是要求一致的，但是在某些特殊結構處，因?yàn)楫a(chǎn)品背面有結構，所以為了產品外觀表面不會產生縮水等問題，所以局部通常會做不等肉厚結構，來減少結構設計對于外觀不良的影響。

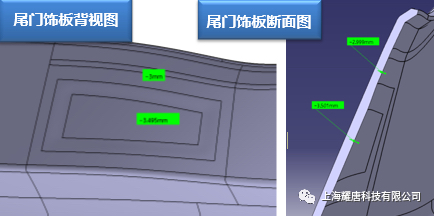

案例：汽車尾門飾板上的不均肉厚結構
全局3mm肉厚，尾門飾板此處需要長卡鉤結構，但此處因?yàn)榭臻g限制，無法做doghouse滑塊底部減肉厚，所以此處需要局部卡鉤結構處局部增加肉厚至3.5mm，加肉厚后需平滑過渡到3mm地方，下面我們來還原一下建模過程：
Plan A：普通的建模方法：
偏移出不等肉厚曲面；
創建4條連接線；
創建4個填充曲面；
將創建的填充曲面與偏移的不等肉厚曲面和均等肉厚偏移曲面進行縫合，即可生成不均肉厚曲面；
將曲面縫合到產品上，即可得到不均肉厚結構。

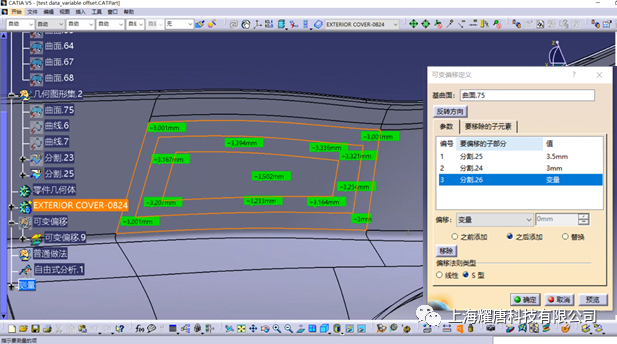

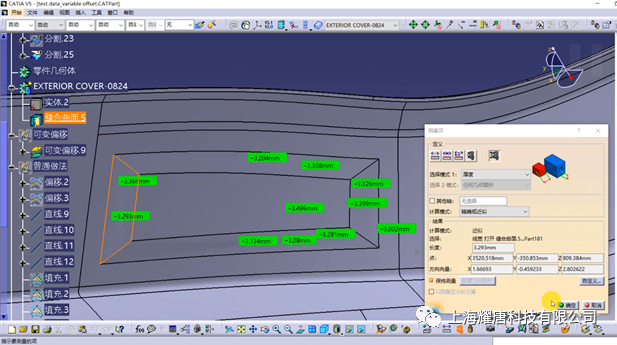

Plan B：高級曲面建模方法——可變偏移命令：
選擇造型曲面，選擇需要不等偏移的曲面，選擇均等肉厚偏移曲面和不均等肉厚偏移曲面并定義偏移量，選擇過渡區域曲面。即可生成不均肉厚曲面；
將曲面縫合到產品上，即可得到不均肉厚結構。
使用可變偏移高級曲面命令生成不均肉厚結構的好處有：
提升建模速度，建模速度1:11；
參數化命令建模，后期修改方便，只用修改一個命令中的幾個參數就能實現修改；
曲面質量高，通過軟件算法，計算出的過渡曲面更加平滑美觀。
在看了上面兩個實際的高級曲面應用后，大家是不是很好奇為什么我的CATIA界面里面沒有這些命令呢？

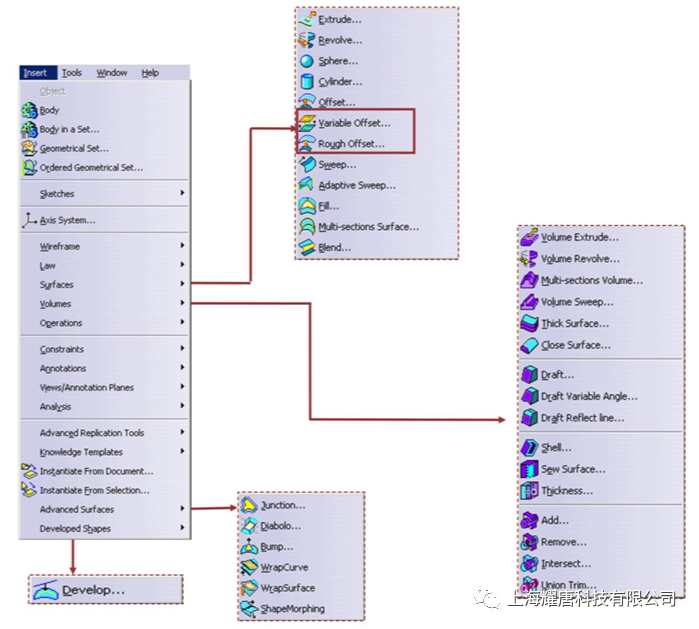

無論是在CATIA V5 還是在3DE CATIA （CATIA V6）里面，CATIA 都支持用戶選用高級曲面功能。在CATIA V5 中，只需要勾選GSO(創成式外形優化器2)許可后，重啟CATIA再進入到創成式曲面模塊就可以看到這些高級曲面命令了。而在3DE CATIA 里面，為用戶賦予M3S 的許可后，再進入Generative shape develop APP中，就可以使用高級曲面功能了。

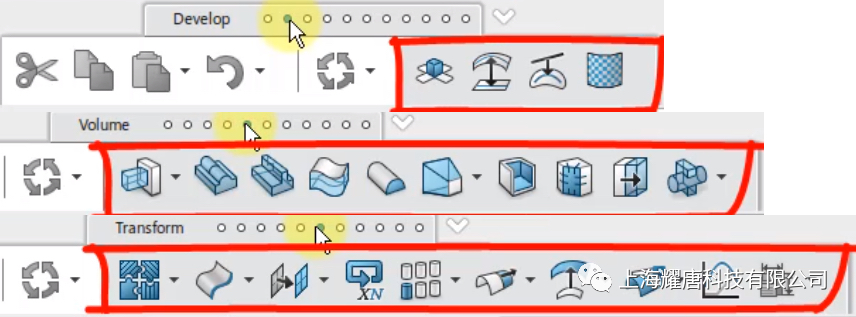

GSO高級曲面模塊還有更多的高級曲面命令可以幫助我們提升建模速度和建模質量，例如：
包絡體命令可以幫助我們在創成式曲面模塊就可以使用實體建模模塊的命令，而不用頻繁的切換工作臺。
粗略偏移命令可以幫助我們在某些曲面無法偏移的時候，只需要設定偏移公差就可以創建出與初始曲面近似的偏移曲面，并且保留初始曲面的主要特征，這個命令在模具型面設計中非常有用。
交接點(Junction surface)命令可以幫助我們更容易的在3個曲面的邊界之間創建一個連接3個曲面的“T形”曲面。相當于GSD混合曲面功能，但是涉及到三個曲面。
GSO高級曲面模塊可以讓我們選用CATIA更為強大的曲面整體修改技術，滿足絕大部分復雜曲面的建模工作。行業領先的整車廠和汽車零部件供應商幾乎都在使用GSO高級曲面模塊進行汽車復雜曲面建模工作。
